Relevage collectif

Stations et postes de relevage collectifs

Station et Poste de relevage collectif :

  • ensemble électromécanique permettant l’évacuation des eaux usées, pluviales ou industrielles, en cas d’insuffisance de pente.
  • Une station ou un poste de relevage collectif est également utilisé comme :
    • Outil de contrôle des effluents rejetés dans le milieu industriel
    • Régulateur de débit
    • Chasse automatique pour station d’épuration collective

AECI conçoit, fabrique, installe et réalise la maintenance de stations et postes de relevage collectifs

Etudes de cahiers des charges et accompagnement tout au long du projet :

Gamme de postes de relevage :

  • Cuves préfabriquées, en Polyéthylène, polyester, ou béton
  • Diamètre de 800 à 2500 mm
  • Débit des pompes de 1 à 420 m³/h
  • Jusqu’à 5 pompes en parallèle dans la même cuve
  • Equipement complet : pompes, flotteurs, alarmes
  • Modèle de poste et de regard selon hauteur et débit à relever

Stations de relevage à enterrer > Une installation discrète

  • sous un espace vert, avec :
    • Couvercles et collerettes en polyester armé fibre de verre
    • Ou trappes aluminium sur dalle béton
    • Ou systèmes de grilles antichute inox ou polyester
  • sous la chaussée, avec :
    • Dalles de répartition béton pour cuve seule ou cuve et chambre de vannes.
    • Ou tampons fonte (D400, C250, B125).
    • Ou trappes aluminium
    • Ou systèmes de grilles antichute inox ou polyester

Différents types de cuves :

  • Cuves polyester
    • Armature en fibre de verre, selon le principe de l’enroulement filamentaire
    • Insensibilité à la corrosion
    • Résistance mécaniques exceptionnelle
    • Poids réduit
    • Modularité
    • Le plus : résistance aux agents chimiques améliorable par des résines spécifiques (type bisphenolique)
    • Caractéristiques dimensionnelles
      • Du diamètre 1000 mm au diamètre 2500 mm
      • De 1.5 m à 7 m de profondeur
      • Du Ø100 au Ø 600 mm pour le tuyau d’entrée

Fiche technique Sofremi diamètres 1000
Fiche technique Sofremi diamètres 2500

  • Cuves polyéthylène
    • Une solution écologique : matière recyclable à 100%
    • Cuve :
      • 100% étanches à l’eau et aux odeurs pour éviter tout risque de pollution
      • de grande résistance aux agents chimiques (acides, bases, huiles, produits laitiers, hydrocarbures)
      • conçues pour résister aux contraintes du terrain
  • Rehausses pour permettre l’installation en profondeur (installation hors gel).
  • Facilité d’installation :
    • Raccordement adaptable grâce à la surface de perçage pour l’arrivée
    • raccordement à la canalisation d’entrée par un joint souple pour montage rapide
    • souplesse d’installation grâce aux rehausses
    • module pré-équipé, comprenant clapet anti-retour et tuyauteries internes intégrés et montés
  • Oreilles de levage pour faciliter la manutention lors de la pose
  • Facilité d’utilisation :
    • vissage manuel du couvercle
    • verrouillage du couvercle pour une sécurité totale
  • Fonctionnement entièrement automatique et sans entretien
  • Maintenance et service aisés :
    • technologie des pompes éprouvée
    • pieds d’assise et barres de guidage adaptés pour extraction rapide et facile des pompes

Page relevage individuel

Options

  • Détection H2S
  • Canalisations inox
  • Anti-bélier
  • Sondes de niveau
  • Télégestion

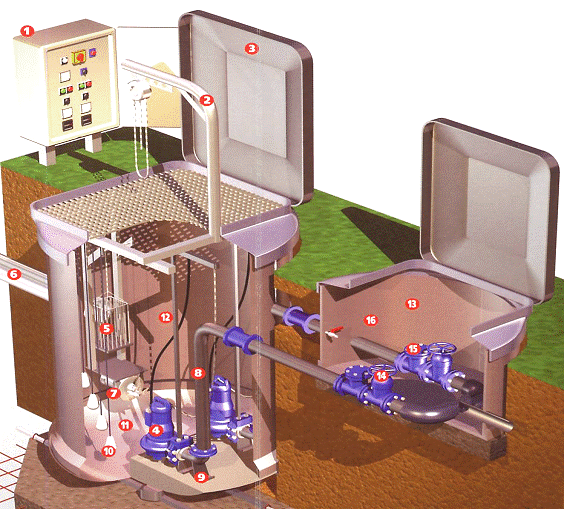

EXEMPLE DE POSTE DE RELEVAGE 2 POMPES
(Avec regard annexe)

poste_relevage_2pompes

1 Coffret électrique de commande et protection 9 Pieds d’assise des électropompes
2 Option : potence et palan à chaîne 10 Régulateurs de niveau
3 Couvercle polyester articulé et verrouillable 11 Fond de cuve : incliné ou plat
4 Electropompes submersibles 12 Barres de guidage des électropompes
5 Option : panier dégrillage inox monté sur rail 13 Option : regard annexe (ou chambre à vannes)
6 Canalisation d’arrivée 14 Option : vannes (à boisseau ou opercule …)
7 Option : agitateur 15 Option : clapets anti-retour (à boule ou battant...)
8 Tuyauterie interne (PVC ou Inox ou galva …) 16 Option : robinet de lavage
